Ферованадій застосовують для отримання дрібнокристалічної структури сталі, підвищення ударної в'язкості і стійкості сталі проти знакозмінних навантажень, підвищення прокалювання і стійкості проти відпустки.Поверхня й злам шматків ферованадію не повинні бути забруднені піском, шлаком та іншими сторонніми матеріалами.

Допускається наліт оксидної плівки і сліди протипригарних матеріалів.

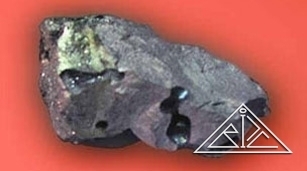

Ферованадій поставляють подрібненим в шматках масою не більше 5,0 кг. Кількість дрібниці, що проходить через сито з розміром осередків 10x10мм, не повинно перевищувати 5% від маси партії; кількість дрібниці, що проходить через сито з розміром осередків 2x2мм - не більше 3% від маси партії.

На вимогу споживача ферованадій виготовляють наступних класів крупності відповідно до таблиці.

Ферованадій транспортують упакованим в сталеві барабани.

Область застосування - для легування сталей, сплавів і чавуну.

Марка	Масова доля елементів, %
	V	Mn	Si	C	Cu	As	Al	P	S	Cr
		Не більше
ФВд75У0,1	70-80	0,4	0,8	0,10	0,1	0,05	2,0	0,05	0,05	0,05
ФВд75У0,15		0,6	1,0	0,15			2,5	0,10	0,10
ФВд50У0,4	48-60	2,7	1,8	0,40	0,2	0,01	0,2	0,07	0,02	-
ФВд50У0,5		4,0	2,0	0,50			0,3
ФВд50У0,6		5,0		0,60		0,02			0,03
ФВд50У0,3	>=50	0,2		0,30		0,05	2,5	0,10	0,10<br/>
ФВд50У0,75				0,75
ФВд40У0,5	35-48	2,0	2,0	0,50	0,4	0,03	0,5	0,08	0,05
ФВд40У0,75		4,0		0,75
ФВд40У1		6,0		1,00				0,10
